地源熱泵中央空調系統有地下熱交換器、主機房及空調末端三大部分組成，主機與末端的施工與常規中央空調相似，地下熱交換器部分與常規空調截然不同，地下?lián)Q熱器相當于常規中央空調的冷卻塔和鍋爐，它是中央空調的冷熱源系統，這個系統的地源熱泵的地下?lián)Q熱器施工技術極為重要，它分以下幾個施工工藝：

1.施工前準備

1)系統施工前應具備區域的工程勘察資料、設計文件和施工圖紙，并有經審批的施工組織設計。

2)對埋管場地應進行地面清理，鏟除雜草、雜物，平整場地。

3)進入現場的地埋管及管件應逐件檢查，破損和不合格產品嚴禁使用，宜采用制造不久的管材、管件；地埋管運抵現場后應用空氣試壓進行檢漏試驗。存放中，不得在陽光下曝曬。搬運和運輸中，應小心輕放，不得劃傷管件，不得拋摔和沿地拖曳。

2.地埋管的連接要求：換熱器的制作，根據圖紙要求，對換熱器的長度、間距、孔徑、熱熔焊接及對不同氣候條件下熱熔、冷卻時間都有不同的要求，施工人員必須熟悉產品性能和掌握氣候條件等技術要求方能施工。

1)應采用熱熔或電熔連接。

2)豎直地埋管換熱器的U形彎管接頭，應選完整的U形彎頭成品件，不應采用直管煨制彎頭。

3)豎直地埋管換熱器的U形管的組對應滿足設計要求，組對好的U型管的開口端部應及時完封。

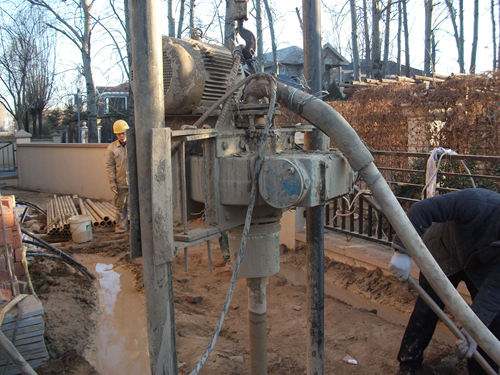

3.鉆孔

鉆孔是豎埋管換熱器施工最重要的工序。為保證鉆孔施工完成后孔壁保持完整，如果施工區地層土質比較好，可以采用裸孔鉆進；如果是砂層，孔壁容易坍塌，則必須下套管，孔徑的大小略大于U型管與灌漿管組件的尺寸為宜，一般要求鉆機的鉆頭直徑根據需要在100毫米～150毫米之間，鉆進深度可達到150米～200米，鉆孔總長度由建筑的供熱面積大小、負荷的性質以及地層及回填材料的導熱性能決定，對于大中型的工程應通過仔細的設計計算確定，地層的導熱性能最好通過當?shù)氐膶崪y得到。鉆孔施工時，要注意不得損壞原有地下管線和地下構筑物。鑿井根據圖紙要求組織成井的深度、孔徑及孔位的定位工作。?定位根據現場實際對照圖紙要求進行實地定位，如果現場定位與圖紙要求有誤以現場實際定位，滿足圖紙設計要求，并與設計部門和業主暖通技術人員溝通一致方可施工。

鑿井鉆孔深度必須大于垂直埋管的實際深度約1-1.5米，孔徑應根據垂直管的直徑大小確定孔徑，一般在110~150mm之間。

鑿井成孔必須具有實際施工經驗的隊伍施工，方能滿足地埋管換熱器的技術要求。

4.下管、回填

下管是工程的關鍵之一，因為下管的深度決定采取熱量總量的多少，所以必須保證下管的深度。下管方法有人工下管和機械下管兩種，下管前應將U型管與灌漿管捆綁在一起，在鉆孔完畢后立即進行下管施工。下管及回填是地下?lián)Q熱器能否正常熱交換、能否達到設計的取熱及排熱量要求的關鍵，下管時首先是對已制作好的換熱器進行試壓、穩壓試驗并做好成品保護，換熱器內注滿自來水封口成自然狀態機械下管，下管時嚴禁強行下管，嚴禁上下抽動，嚴禁無保護下管，嚴禁與孔壁銳口摩擦，下管后重新試壓、保壓達到規范標準，方可進行下道工序的施工。鉆孔完畢后孔內有大量積水，由于水的浮力影響，會對放管造成一定的困難，而且由于水中含有大量泥沙，泥沙沉積會減少孔內的有效深度。為此，每鉆完一孔，應及時把U型管放入，并采取防止上浮的固定措施。在安裝過程中，應注意保持套管的內外管同軸度和U型管進出水管的距離。對于U型管換熱器，可采用專用的彈簧把U型管的兩個支管撐開，以減小兩支管間的熱量回流。下管完畢后，要保證U型管露出地面，在埋管區域做出標志并定位，以便于后續施工。下管及回填是地下?lián)Q熱器能否正常熱交換、能否達到設計的取熱及排熱量要求的關鍵，下管時首先是對已制作好的換熱器進行試壓、穩壓試驗并做好成品保護，換熱器內注滿自來水封口成自然狀態機械下管，下管時嚴禁強行下管，嚴禁上下抽動，嚴禁無保護下管，嚴禁與孔壁銳口摩擦，下管后重新試壓、保壓達到規范標準，方可進行下道工序的施工。

回填是地下?lián)Q熱器的核心，是地下?lián)Q熱器能否達到設計的取熱及排熱量要求的關鍵，回填料根據不同地質和地下不同巖體，有專業地源熱泵施工單位進行現場配置的復合回填料，它是由地源熱泵的專用回填材料復合而成，它的要求是對不同地質具有不同的回填方式。對此類工程必須具有相當實踐經驗的施工隊伍方可完成，例如地下?lián)Q熱器埋設在非常密實或堅硬的巖土或巖石內，回填料宜用水泥漿基料灌漿，如在粘土與含水沙層內埋管則回填料必須是一定比例的膨潤土和一定比例的水泥，一定比例的細沙和一定比例的原漿回填，并進行多次的補漿方能滿足回填要求，此類材料具有豐富經驗施工技術人員才能完成，回填料必須對地下埋入管材與巖土接觸緊密，應無空腔、無分層、無空氣層，并做到一次性注漿回填到位，使回填料與巖土體緊密接觸，達到最佳的傳熱效果。?

總之回填要求是密實、保濕、無空氣與原巖土體相吻合，能使埋入PE管與巖土體融為一體，使單孔的換熱器與大地形成一個巨大的熱交換體。

5.灌漿封井

回填結束后必須由專業人員負責對每個井孔進行封孔，使有效的埋入管起到100%的效果。灌漿封井也稱為回填工序。在回填之前應對埋管進行試壓，確認無泄漏現象后方可進行回填。正確的回填要達到兩個目的：一是要強化埋管與鉆孔壁之間的傳熱，二是要實現密封的作用，避免地下含水層受到地表水等可能的污染。為了使熱交換器具有更好的傳熱性能，一般選用特殊材料制成的專用灌注材料進行回填，鉆孔過程中產生的泥漿沉淀物也是一種可選擇的回填材料?；靥钗镏胁坏糜写罅降念w粒，回填時必須根據灌漿速度的快慢將灌漿管逐步抽出，使混合漿自上而下回灌封井確?；毓嗝軐崳瑹o空腔，減少傳熱熱阻。當上返泥漿密度與灌注材料密度相等時，回填過程結束。系統安裝完畢后，應進行清洗、排污，按要求對管道進行沖洗和試壓，確認管內無雜質后，方可灌水。

地源熱泵的鉆孔施工非一般的鉆井鑿孔，它是集暖通、水文、地質及地源專業技術為一體的高科技施工技術，如果沒有專業技術和豐富的實踐經驗是不能做好地源熱泵空調系統的。單獨的打井技術只能成孔，但不能表明地下的埋管能熱交換，因此，地源熱泵的鑿井成孔必須具備暖通專業知識技術的施工隊伍，是以暖通為主的安裝隊伍。

6.安裝水平地埋管換熱器

鋪設前溝槽底部應先鋪設相當于管徑厚度的細沙，安裝時管道不應折斷、扭結，沙中不得有石塊，轉彎處應光滑，并有固定措施。在室外環境溫度低于0℃時不應進行地埋管換熱器的施工。

施工企業的要求

A、機電設備施工資質貳級以上

B、施工企業暖通專業技術人員

C、施工企業的業績：地源熱泵在1萬平米以上能正常運行的的實際工程

D、地源熱泵施工企業有否權威部門技術獎勵或證書
