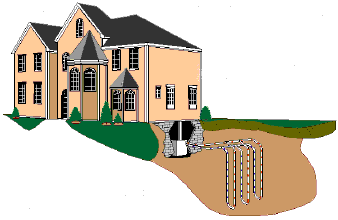

眾所周知，地源熱泵是一種利用淺層和深層的大地能量，包括土壤、地下水、地表水等天然能源作為冬季熱源和夏季冷源，然后再由熱泵機組向建筑物供冷供熱的系統，是一種利用可再生能源的既可供暖又可制冷的新型中央空調系統。

別墅地源熱泵系統一般情況下的造價

地源熱泵報價書格式

地源熱泵造價 = 主設備 + 材料 + 安裝調試人工 + 設計費用 + 管理費用

1、造價書中應該包含設計依據、施工標準、售后承諾（特別注明免費保修年限）。

2、在預算明細中寫明具體品牌、產地、規格、數量、單價、總價等。

造價估算

室內空調實際安裝面積，是地源熱泵造價預算的基礎。

通常建筑面積500㎡的別墅，真正需要安裝空調的面積在350-400 ㎡之間。因?yàn)樵谀膭e墅里，有些地方是不需要安裝空調，比如車庫、儲物間、小衛生間、過道、部分閣樓等，計算面積時扣除。

地源熱泵造價參考如下：（上海地區）

空調實際安裝面積（㎡）	參考建筑面積（㎡）	地源熱泵造價參考（室外打井+機房+空調+地暖）
200	260	14~20萬
250	320	20~27萬
300	380	22~30萬
350	450	25~33萬
400	500	28~38萬
450	580	30~40萬
500	650	33~43萬
550	780	38~48萬
600	800	40~50萬
650	850	42~52萬
700	900	45~55萬
750	1000	48~58萬
800	1100	50~62萬
850	1200	52~65萬
900	1250	55~70萬
950	1350	58~75萬
1000	1400	65~80萬
1200	1500	75~95萬
1500	2000	85~110萬
2000	2800	120~180萬

地源熱泵每平米造價:地源熱泵系統的安裝作為一個系統工程，其整體造價包括設計、設備、輔材、打井、安裝、售后等費用，依據公司多年的地源熱泵系統安裝經驗來看，地源熱泵每平米的造價大約600-800元。當然，具體的整體價格情況需要看用戶選擇的產品品牌和方案配置。初期投資高于其它空調系統，主要由于受打井安裝費用影響較大，據各地區地質情況不一樣，地源熱泵價格有一定的差異。

以300平方米的別墅為例,夏季制冷期為90天，冬季供暖期為120天,每天空調使用時間：16小時；電費：0.48元/度.日同時使用系數K2取值0.80。

夏季空調運行費用=6.30×16×0.80×0.48×90=3483.64元

夏季每平方米的運行費用為：11.61元

冬季空調運行費用=8.4×16×0.80×0.48×120=6193.15元

冬季每平方米的運行費用為：20.64元

全年空調運行費用=3483.64+6193.15=9676.79元

全年每平方米的空調運行費用為：32.25元

至于地源熱泵系統報價部分，地源熱泵系統產品及售后安裝全套下來，土豪最愛的別墅豪裝別墅，總價二十多萬元，而且配套的地源熱泵系統品牌相對國際范。

簡而言之，300平米豪裝的國際品牌地源熱泵系統（含安裝及后期售后服務）每平米折算下來600-800多元/m。

別墅地源熱泵造價常見問題

問題一：同樣一套別墅，地源熱泵造價為什么相差不少？

（1）設計標準不同。

執行不同的溫度、濕度、噪音等標準，給您帶來不一樣的舒適感受。因此可能導致主機設備選型不同，相應的材料人工都不同，因此地源熱泵價格不同。

（2）選材標準不同。

不同的選材標準，直接影響整體工程質量和使用壽命。而且選擇環保型的材料，有利于保障身體健康。

（3）安裝標準不同。

俗話說“三分設備、七分安裝”，嚴格的安裝標準，嚴謹?shù)牧鞒藤|(zhì)量控制，是打造優質工程的關鍵。因此導致人工和管理成本大不同，地源熱泵價格不同；

（4）售后保障不同。

周到的服務，可以保障您享受舒適生活更放心！而服務成本不同，可能導致地源熱泵價格不同。

問題二：如何比較造價方案？

（1）建議您親自考察安裝公司和施工現場

重點了解其流程管理和質量控制辦法。到現場主要看細節，包括材料、安裝工藝、現場管理以及整體質量水平。先看質量，再談價格。

（2）看看造價的差異在哪里

特別提醒：不能只比較主設備，而忽略輔材人工和管理成本。因?yàn)楹玫牟牧虾凸に嚕约皩?duì)流程細節的精細化管理，需要更高成本，也是工程質量的堅實保證。而且系統的隱患也往往出在這些細節上，因此都不容忽略。

（3）留意售后服務事項

注意詢問售后服務承諾免費保修時間，以及后期保養服務內容和收費情況。

問題三：做一份標準的地源熱泵造價方案，需要提供什么？

（1）別墅平面布置圖。

最好各個房間區域的用途明確，比如臥室、客廳、廚房等。

（2）陪同專業人員現場勘察。

了解鉆井場地條件、機房位置、外墻體及窗戶玻璃保溫情況、電源和燃?xì)馇闆r等等；

（3）與專業人員詳細溝通。

了解您的使用習慣，以及您對溫度、濕度、水質、空氣質量等等方面具體要求。

公建項目地源熱泵系統一般情況下的造價

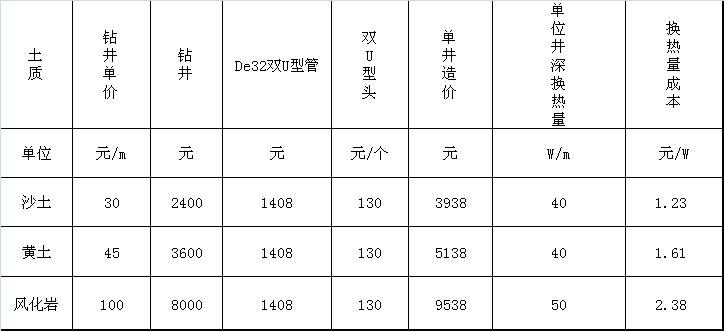

不同土質地源井造價對比表（成井深度80m）

說明：一般，沙土地質地源井造價在30～45元/m之間，黃土地質造價在45～80元/m之間，風化巖地質造價在80～100元/m之間，混合地質類型約為85元/m。（各地地質情況、環境不同，僅供參考）。

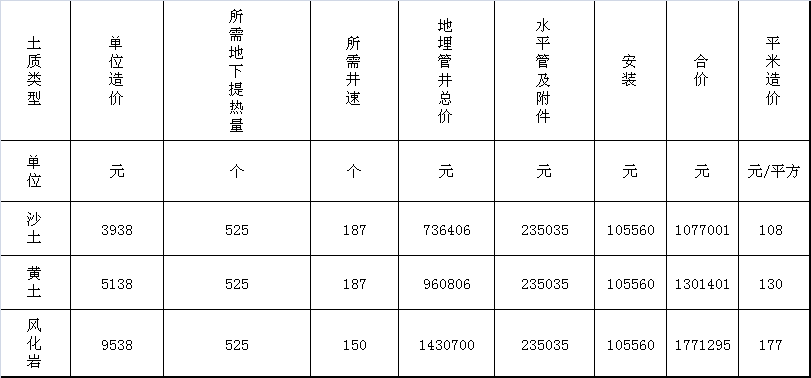

以10000m2辦公樓為例估算地埋管系統造價（僅供參考）

土壤源熱泵系統與基礎設計

土壤源系統是一種利用地下淺層土壤資源的熱能，既可供熱又可制冷的高效節能系統。土壤源熱泵通過輸入少量的高品位能源（如電能），實現低溫位熱能向高溫位轉移。地能分別在冬季作為熱泵供暖的熱源和夏季空調的冷源，即在冬季，把地能中的熱量“取”出來，提高溫度后，供給室內采暖；夏季，把室內的熱量排出來，釋放到地下去。

土壤源熱泵系統設計

系統冬季從地下提熱量=末端空調熱負荷－冬季機組輸入功率

系統夏季向地下排熱量=末端空調冷負荷＋夏季機組輸入功率

按冬季從地下提熱量計算地源井米數為：地源井米數=系統冬季從地下提熱量/單位井深提熱量

按夏季向地下排熱量計算地源井米數為：地源井米數=系統夏季向地下排熱量/單位井深排熱量

打井?dāng)?shù)目=地源井米數/地源孔深

某項目不同管材單位井深換熱量比較

運行工況		單位井深換熱量W/m
		25單U	25雙U	32單U	32雙U
制熱工況	2	46	52	49	58
	3	43	48	45	53
	4	39	44	41	49
	5	36	50	38	44
	6	32	35	34	50
制冷工況	28	48	54	49	60
	29	51	58	53	64
	30	55	63	57	69
	31	58	67	61	73

總結

影響單位井深換熱量的首要因素是土壤溫度，其次為土壤導熱系數等，江南一帶地區土壤溫度約為16℃，夏季制冷時地埋管散熱量大，比其他地區有優勢，制熱時地埋管提熱量相對華北及南方地區略小些。

通過分析對比以上幾個熱物性測試，初步估算江南一帶地區采用雙U型管埋管形式時，冬季提熱量按35W/m，夏季散熱量可取60W/m。

具體準確數值需通過項目所在地的土壤熱物性測試得到。

地埋管公稱壓力的確定

1、垂直埋管承受的最大壓力=地埋管系統定壓+水泵揚程的一半+地源井深度選用管材時，PE管的公稱壓力不能低于這個壓力值。

2、水平主管路承受的最大壓力=地埋管系統定壓+水泵揚程；

一般來說，水平主管路公稱壓力不低于1.0MPa即可。

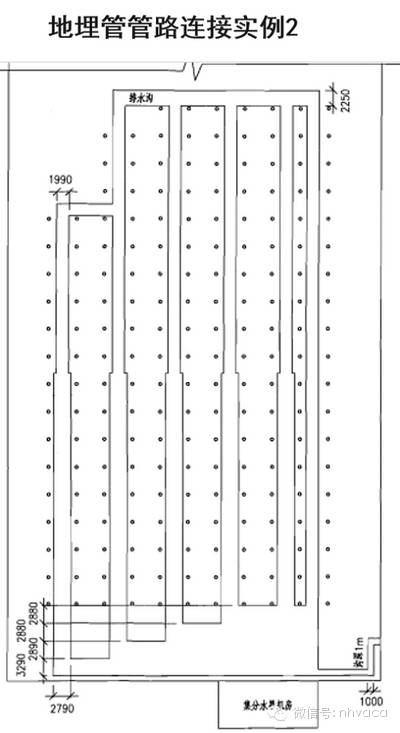

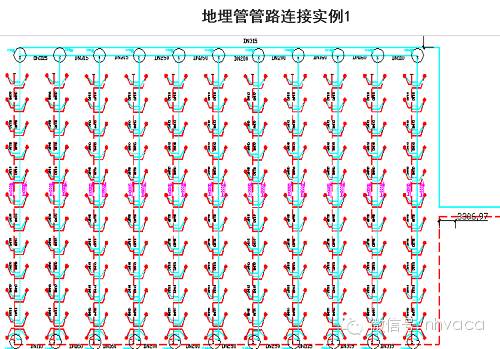

例：某項目地源井總計200口，分成10組，每組20口井，每組供回水主管路分別設置檢查井。

地源井總計200口，分成10組，每組20口井，每組分別通過主管匯集到分集水器。

地源熱泵系統設計要點

地埋管各豎井流量平衡（管路同程連接可以做到），單U型管流速0.6m/s，雙U型管流速0.4m/s。

冬季系統運行時，地下管路盡量不加防凍液。

夏季運行期間，地埋管換熱器出口溫度宜低于33℃；

冬季運行期間，地埋管換熱器進口溫度宜高于4℃。

地源熱泵系統總釋熱量宜與其總吸熱量相平衡。

豎直地埋管換熱器埋管深度宜大于20m，鉆孔孔徑不宜小于0.11m，鉆孔間距應滿足換熱需要，間距宜為3～6m。水平連接管的深度應在凍土層以下0.6m，且距地面不宜小于1.5m。

每對供、回水環路集管連接的地埋管環路數宜相等。供、回水環路集管的間距不應小于0.6m。

地埋管系統施工要點

1.如果水平地埋管管溝雜物較多，鋪設前，溝槽底部應先鋪設相當于管徑厚度的細砂。

2.豎直地埋管換熱器U形管安裝完畢后，應立即灌漿回填封孔。回填材料導熱系數不能低于鉆孔周圍土壤的導熱系數。

3.當鉆孔孔壁不牢固或者存在孔洞、洞穴等導致成孔困難時，應設護壁套管。下管過程中，U形管內宜充滿水，并宜采取措施使U形管兩支管處于分開狀態。

4.地埋管施工過程的水壓檢驗；

5.檢驗壓力大小的確定

當工作壓力小于等于1.0MPa時，應為工作壓力的1.5倍，且不應小于0.6MPa；當工作壓力大于1.0MPa時，應為工作壓力加0.5MPa。

水壓試驗的步驟（4次水壓試驗）

1）豎直地埋管換熱器插入鉆孔前，應做第一次水壓試驗。在試驗壓力下，穩壓至少15min，穩壓后壓力降不應大于3%，且無泄漏現象；將其密封后，在有壓狀態下插入鉆孔，完成灌漿之后保壓l h。

2）豎直環路集管裝配完成后，回填前應進行第二次水壓試驗。在試驗壓力下，穩壓至少30min，穩壓后壓力降不應大于3%，且無泄漏現象。

3）環路集管與機房分集水器連接完成后，回填前應進行第三次水壓試驗。在試驗壓力下，穩壓至少2h，且無泄漏現象。

4）地埋管安裝完畢，且沖洗、排氣及回填完成后，應進行第四次水壓試驗。在試驗壓力下，穩壓至少12h，穩壓后壓力降不應大于3%。

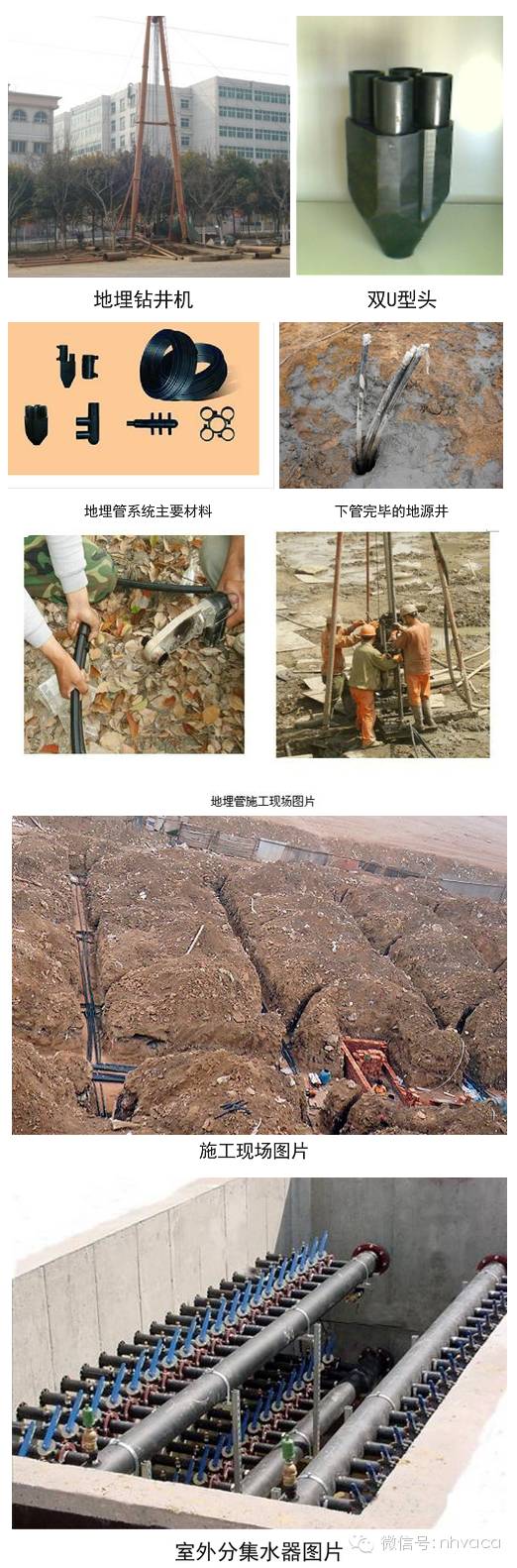

地埋管系統主要設備材料

地埋管系統常見問題

1、單位井深換熱量估算較大，導致機組低能效比運行，系統不節能。

2、地埋管系統冬季提熱量與夏季散熱量不平衡。

冷熱不平衡導致夏季運行時地埋管出水溫度（℃）年變化表

地區	釋、吸熱量比例	1	2	3	4	5
北京	2.36	33.1	34.25	35.21	35.86	36.4
上海	5	36.17	38.31	39.89	41.18	42.15
沈陽	1.28	27.99	28.11	28.19	28.19	28.18
齊齊哈爾	0.67	27.88	26.57	25.66	25.01	24.52

冷熱不平衡導致冬季運行時地埋管出水溫度（℃）年變化表

地區	釋、吸熱量比例	1	2	3	4	5
北京	2.36	5.51	6.77	7.63	8.24	8.72
上海	5	5.69	7.81	9.33	10.47	11.28
沈陽	1.28	6.05	6.1	6.17	6.19	6.24
齊齊哈爾	0.67	3.87	2.31	1.46	0.86	0.38

3、無論打井是100米還是50米都一味的采用各豎井同程并聯，導致地埋管中流速不滿足充分換熱的要求，地埋管換熱較差。

4、無論打井多深都一味的采用各豎井同程并聯，導致地埋管中流速不滿足充分換熱的要求，地埋管換熱較差。

5、地源熱泵系統運行控制方面，有些系統在機組停機，而空調泵不停機時，地源側循環泵仍然不停機，建議此時地源側循環泵停機，當機組要啟動時，再啟動地源側循環泵。

6、不是所有的地質都適合土壤源熱泵工程，土質為沙土、或粘土的地區最適合開展地源熱泵工程，巖石地質地源成孔困難，不適合土壤源熱泵工程。

在國外目前大面積推廣使用的是埋管式地源熱泵技術，是充分利用淺層地?zé)岬淖罴鸭夹g(shù)途徑。在我國，建設部和一些省市的建筑節能政策中明確提出要推廣使用埋管式地源熱泵。

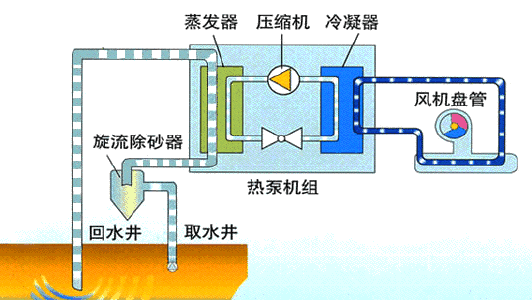

水源熱泵系統的存在的困感：

1、回灌困難，許多水源熱泵工程難以回灌，只能將大量地下水排向市政排水管道。一般來說回灌井與抽水井回灌比超過3，都不適合水源熱泵工程。

2、容易污染地下水資源

機組內工質一旦泄漏，將對地下水造成難以挽救化學污染；其次，不能嚴格做到同層回灌，造成不同地下層地下水的混合，使得優質地下水層的水質受到污染。

3、取水井長時間取水后，易出現水量不足。主要原因是取水井被細沙堵塞，運行期間每隔一段時間就需要洗井，而且洗井費用較高，長期來看，系統運行費用較高。另外一個原因就是地下水位的下降，很多地區的地下水位每年都在下降。

4、抽水井、回水井之間互相影響。

很多項目根本不具備采用水源熱泵，項目硬上，水井之間距離過近，造成抽水溫度接近于回水溫度，熱源溫度越來越差，機組能效比降低。

5、水源熱泵工程中，潛水泵揚程都較大，一般都在80米以上，甚至更高，系統耗電量大。而且潛水泵一旦損壞，維修困難。
