現在隨著人們生活的不斷提高，人們對自己家庭的生活質量也有了新的要求。現在人們普遍使用地源熱泵，可是對于地源熱泵埋管的方式卻很少有人知道。雖然地源熱泵的技術逐漸開始成熟，但是還是在使用的時候出現問題，比如排管埋管方式也會因為各有不同帶來不同的使用方法，所以選擇正確或者說適合的埋管方式可以有效節省資源，后期也不會出現這樣那樣的麻煩，接下來小編在這里給大家介紹一下地源熱泵埋管的方式?，F在隨著人們生活的不斷提高，人們對自己家庭的生活質量也有了新的要求?，F在人們普遍使用地源熱泵，可是對于地源熱泵埋管的方式卻很少有人知道。接下來小編在這里給大家介紹一下地源熱泵埋管的方式。

目前地源熱泵地下埋管換熱器主要有兩種形式，即水平埋管和垂直埋管。水平埋管主要有單溝單管、單溝雙管、單溝二層雙管、單溝二層四管、單溝二層六管等形式，由于多層埋管的下層管處于一個較穩定的溫度場,換熱效率好于單層，而且占地面積較少。

地源熱泵埋管方式-水平埋管

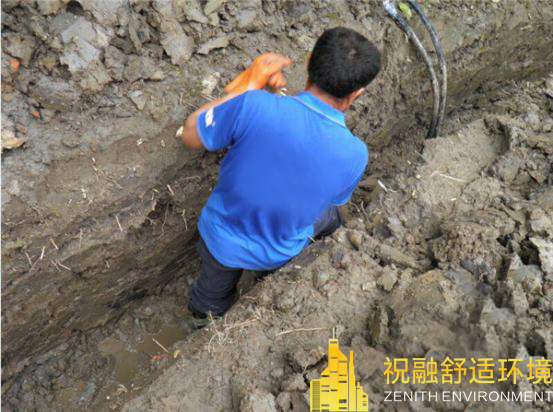

水平埋管施工簡單，受外界氣候的影響較大，適用于單季使用的情況，對冬夏冷暖聯供系統使用者很少，而且所占用的場地也較大，適合場地比較充足的地方建造。水平埋管主要有單溝單管、單溝雙管、單溝二層雙管、單溝二層四管、單溝二層六管等形式，由于多層埋管的下層管處于一個較穩定的溫度場，換熱效率好于單層，而且占地面積較少，因此應用多層管的較多。近年來國外又新開發了兩種水平埋管形式，一種是扁平曲線狀管，另一種是螺旋狀管。它們的優點是使地溝長度縮短，而可埋沒的管子長度增加。管路的埋設視巖土情況，可采取挖溝或大面積開挖方法。單層管最佳深度0.8~1.0m，雙層管1.2~1.9m，但無論任何情況均應埋在當地冰凍線以下。由于水平管埋深較淺，其埋管換熱器性能不如垂直埋管，而且施工時，占用場地大，在實際使用中，往往是單層與多層互相搭配；螺旋管優于直管，但不易施工。由于淺埋水平管受地面溫度影響大，地下巖土冬夏熱平衡好，因此適用于單季使用的情況（如歐洲只用于冬季供暖和生活熱水供應)，對冬夏冷暖聯供系統使用者很少。

地源熱泵埋管方式-垂直埋管

垂直埋管占地面積小，受外界的影響極小，恒溫效果好；施工完畢后，需要的維護費用很少，但其初期的鉆進費用較高，比較適合我國這樣人多地少的國家建造。垂直埋管根據埋管形式的不同，一般有單U形管，雙U形管，小直徑螺旋盤管和大直徑螺旋盤管，立式柱，套管、蜘蛛狀管、管式管等形式；按埋設深度不；同分為淺埋（≤30）、中埋(31～80m)和深埋(>80m)。

在冬季由環路中的循環水把大地的熱量帶到主機，再由主機系統驅動的壓縮機和熱交換器把大地的能量集中，并以較高的溫度供到內機，來給房間供暖。

在夏季，此運行程序則相反，地源熱泵系統將從室內抽出多余的熱量排入環路而為大地所吸收，使房屋得到制冷。

目前使用最多的是U形管、套管和單管式。下面作一簡述。

1)U形管型是在鉆孔的管井內安裝U形管，一般管井直徑為100~159mm，井深10~200m。U形管徑一般在φ50mm以下(主要是流量不宜過大所限)，由于施工簡單；換熱性能較好，承壓高，管路接頭少，不易泄漏等原因，目前應用最多。如美國加州斯托克斯大學供應了48萬m2空調建筑的地源熱泵系統，有390個深度超過120m的地下埋管，據介紹，采用這種地源熱泵系統較常規空調每年可節約各種費用45.5萬美元，其中能量費用33萬美元，節電25％，節約燃料費70％。

地源熱泵埋管方式有幾種？

國外有的工程把U形管捆扎在樁基的鋼筋網架上，然后澆灌混凝土，不占用地面。如瑞士某工廠地源熱泵系統從600個樁基中吸收熱量或冷量，用于2萬平方米建筑物的供暖和制冷。

2)套管武換熱器的外管直徑一般為100~200mm,內管為φ15~φ25mm。由于增大了管外壁與巖土的換熱面積，因此其單位井深的換熱量高，根據試驗結果，其換熱效率較U形管提高16.7％。其缺點是套管直徑及鉆孔直徑較大，下管比較固難，初投資比U形管高。在套管端部與內管進。出水連接處不好處理，易泄漏，因此適用于深度≤30m的豎埋直管，對中埋采用此種形式宜慎重。為防止漏水，套管端部封頭部分宜由工廠加工制作，現場安裝，以保證嚴密性。

地源熱泵埋管方式有幾種？

3)單管型在國外常稱為“熱井”，它主要用于地下水做熱源的熱泵系統，一般來講該種型式投資較少。其安裝方法是地下水位以上用鋼套管作為護套，直徑和孔徑一致，典型孔徑為150mm。地下水位以下為自然孔洞，不加任何設施?？锥粗杏幸桓鏊転闊岜脵C組供水，回水自然排放或回到管井內。這種方式受地下水資源、國家有關政策及法規限制大。
